Quattuor Point Contact Ball Bearings

Genera

Quattuor Point Contact Ball Bearings

QJ

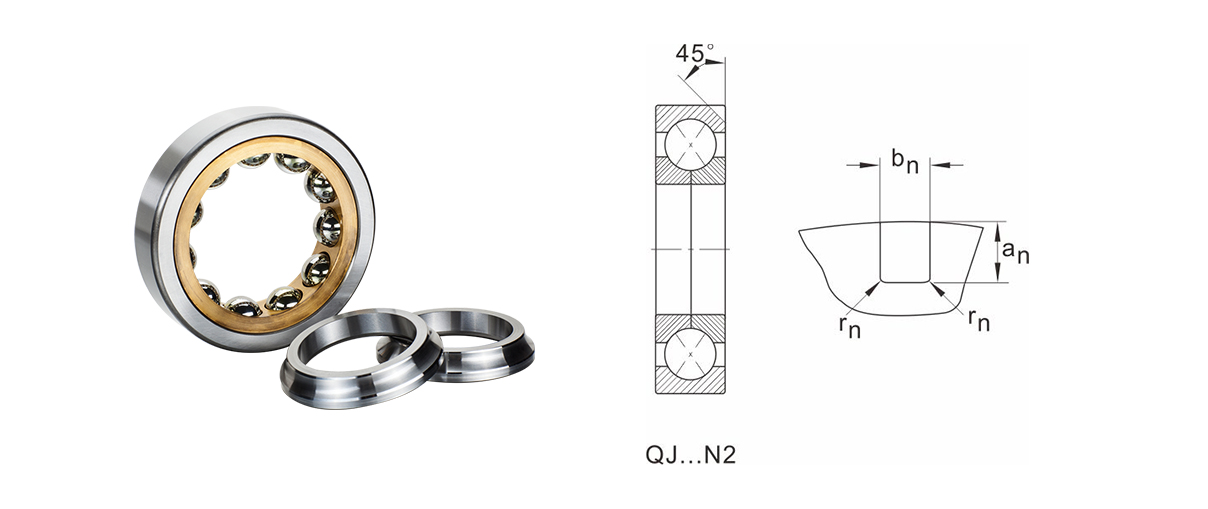

QJ...N2

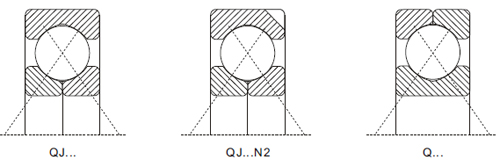

Design Variantes
Cavea
tolerantia
Internum alvi

Ut gestus recipiat maximum numerum globulorum, quattuor puncta contactus globulorum gestus designantur cum scissura anuli interioris vel cum anulo exteriore scisso, ita hae gestus habent duas formas fundamentales, quarum una est duorum dimidiatorum anuli interioris (QJ series), alterum is featured two half outer ring (Q series).

DHK quattuor punctum contactus pilae gestus habent angulum contactus 35 .

DHK quattuor punctum contactus pilae gestus maxime efficiunt seriem QJ. DHK Q series gestus in petitione praebere potest.

DHK quattuor puncta contactus pilae gestus cum diametris exterioribus plusquam 160mm producuntur cum duabus foraminibus in annulo exteriore locante (suffixis N2), DHK etiam parvam magnitudinem diametri exterioris intra 160mm cum slots locantibus praebere.
DHK quattuor punctum contactus pilae gestus cum anulo externo aptantur ut cavea aenea solida sitas (suffix MPA) ut standard.

DHK quattuor punctum contactus pilae gestus ad normalem tolerantiam ordinis (PN) ut vexillum producuntur.

Aliae classes tolerantiae sicut P6 vel P5 in petitione praesto sunt.

Valores detinentur in capite tolerantiae gestuum radialium, pag.

Tolerantiae DHK quattuor punctum contactus pila gestus (exclusis attenuatis cylindro gestus)

Omnes dimensiones (mm);

tolerantia (-um);

Interiorem Ring

PN/(Northmanni)

Nominal pertundere diam		Deviatio dmp	Variatio Vdp Series			Variation Vdmp	Taper bore 1:12 Deviatio / Variatio
>	<=	dmp	7．8．9	0．1	2．3/4	Vdmp	dmp	d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Anulus exterior

PN/(Northmanni)

Nominal Diameter exterior		Deviatio	Variatio Vdp Series			signati portantes	Variation	Radial runout
>	<=	Dmp	7．8．9	0．1	2．3/4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
D 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

DHK quattuor punctum contactus pilae gestus ad normales alvi alvi coetus (CN) ut vexillum producuntur. DHK quattuor puncta contactus pilae gestus cum aliis sodalitatibus alvi instantia praebere potest.

Valores distincti pro alvi alvi axialibus in tabula infra recensentur.

Internae alvi alvi DHK partes quattuor punctum contactum pilae gestus sunt

Clearances in [um])

Bore Dia.		C2		CN		C3			C4
>	<=	Min	max	Min	max	Min	max		Min	max
10	17	15	55	45	85	75	125		115	165
17	40	26	66	56	106	96	146		136	186
40	60	36	86	76	126	116	166		156	206
60	80	46	96	86	136	126	176		166	226
80	100	56	106	96	156	136	196		186	246
100	140	66	126	116	176	156	216		206	266
140	180	76	156	136	196	176	246		226	296
180	220	96	176	156	226	206	276		256	326
220	260	115	195	175	245	225	305		285	365
260	300	135	215	195	275	255	335		315	395
300	350	155	235	215	305	275	365		345	425
350	400	175	265	245	335	315	405		385	475
400	500	205	305	285	385	355	455	435			525

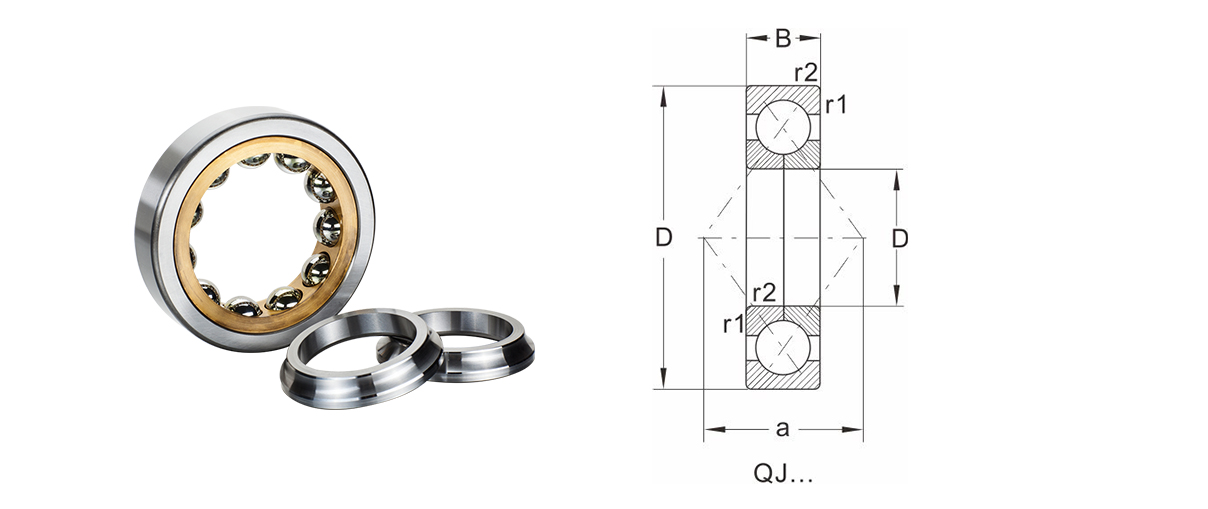

Mod*el	Dimensiones								rated onus		C5(um)	Extrema celeritas	Pondus
Mod*el	d	D	B	r1,r2 Min	a	an	bn*	rn	Dynamic onus Cr	Static onus Cor	Adipe lubrication	Oleum lubricationis	Pondus
QJ204.MPA	20	47	14	1	23	--	--	--	22.7	16	12000	17000	0.14
QJ304.MPA	20	52	15	1.1	26	--	--	--	30	19.6	10000	15000	18
QJ205.MPA	25	52	15	1	27	--	--	--	25.3	19.8	9500	14000	0.17
QJ305.MPA	25	62	17	1	31	--	--	--	44	31.5	9500	13500	0.25
QJ206.MPA	30	62	16	1	32	--	--	--	38.5	30	8500	12000	0.3
QJ306.MPA	30	72	19	1.1	36	--	--	--	55	40.5	7500	10000	0.37
QJ207.MPA	35	72	17	1.1	42	--	--	--	49.8	40	7500	10000	0.46
QJ307.MPA	35	80	21	1.5	46	--	--	--	61	47	7000	9500	0.5
QJ208.MPA	40	80	18	1.1	42	--	--	--	55.9	50.4	6700	9000	0.39
QJ308.MPA	40	90	23	1.5	46	--	--	--	79	63.5	6300	8500	0.69
QJ209.MPA	45	85	19	1.1	45	--	--	--	61.7	55.1	6300	8500	0.48
QJ309.MPA	45	100	25	1.5	51	--	--	--	93.7	77.3	5600	7500	0.95
QJ210.MPA	50	90	20	1.1	49	--	--	--	64.2	60.4	5600	7500	0.64
QJ310.MPA	50	110	27	2	56	--	--	--	118	99	5000	6700	1.37
QJ211.MPA	55	100	21	1.5	54	--	--	--	80	76	5300	7000	0.68
QJ311.MPA	55	120	29	2	61	--	--	--	135	116	4500	6000	1.74
QJ212.MPA	60	110	22	1.5	60	--	--	--	92	87	4800	6300	0.87
QJ312.MPA	60	130	31	2.1	67	--	--	--	154	134	1300	5600	2.18
QJ213.MPA	65	120	23	1.5	65	--	--	--	109	106	4300	5600	1.24
QJ313.MPA	65	140	33	2.1	72	--	--	--	174	154	4000	5300	2.69
QJ214.MPA	70	125	24	1.5	68	--	--	--	114	115	4300	5600	1.39
QJ314.MPA	70	150	35	2.1	77	--	--	--	192	174	3600	4800	3.25
QJ215.MPA	75	130	25	1.5	72	--	--	--	118	123	4000	5300	1.77
QJ315 N2.MPA	75	160	37	2.1	82	10.1	8.5	2	212	204	3400	4500	3.93
QJ216.MPA	80	140	26	2	77	--	--	--	138	146	3600	4800	1.8
QJ316 N2.MPA	80	170	39	2.1	88	10.1	8.5	2	230	229	3200	4300	4.61
QJ217.MPA	85	150	28	2	82	--	--	--	153	160	3400	4500	2.25
QJ317 N2.MPA	85	180	41	3	93	11.7	10.5	2	248	255	3000	4000	5.49
QJ218.MPA	90	160	30	2	88	8.1	6.5	1	175	186	3200	4300	2.89
QJ318 N2.MPA	90	190	43	3	98	11.7	10.5	2	267	283	2800	3800	6.34
QJ219 N2.MPA	95	170	32	2.1	93	8.1	6.5	1	199	213	3000	4000	3.37
QJ319 N2.MPA	95	200	45	3	103	11.7	10.5	2	258	313	3600	3600	7.4
QJ1020.MPA	100	150	24	1.5	88	--	--	--	106	134	3200	4300	1.6
QJ220N2.MPA	100	180	34	2.1	98	10.1	8.5	2	225	240	2800	3800	4.05
QJ320N2.MPA	100	215	47	3	110	11.7	10.5	2	307	340	2400	3400	9.3
QJ1020N2.MPA	105	160	26	2	93	6.5	6.5	1	124	156	3000	4000	2
QJ221N2.MPA	105	190	36	2.1	103	10.1	8.5	2	242	270	2600	3600	4.8
QJ321N2.MPA	105	225	49	3	116	11.7	10.5	2	344	406	2200	3200	10.5
QJ1022N2.MPA	110	170	28	2	98	6.5	6.5	1	146	186	2800	3800	2.5
QJ222N2.MPA	110	200	38	2.1	109	10.1	8.5	2	265	305	2400	3400	5.6
QJ322N2.MPA	110	240	50	3	123	11.7	10.5	2	364	430	2000	3000	12
QJ224N2.MPA	120	215	40	3	117	11.7	10.5	2	286	340	2200	3200	6.95
QJ324N2.MPA	120	260	55	4	133	11.7	10.5	2	390	490	1900	2800	15.3
QJ226N2.MPA	130	230	40	3	126	11.7	10.5	2	296	365	1900	2800	7.75
QJ326N2.MPA	130	280	58	4	144	12.7	10.5	2	423	560	1800	2600	19.5
QJ228N2.MPA	140	250	42	3	137	11.7	10.5	--	325	440	1800	2600	9.85
QJ328N2.MPA	140	300	62	4	154	12.7	10.5	--	468	640	1700	2400	23
QJ328.MPA	140	300	62	4	154	--	--	--	468	640	1700	2400	23.3
QJ1030N2.MPA	150	225	35	2.1	131	8.1	6.5	1	216	305	1900	2800	5.25
QJ1030.MPA	150	225	35	2.1	131	--	--	--	216	305	1900	2800	5.29
QJ230N2.MPA	150	270	45	3	147	11.7	10.5	2	338	465	1700	2400	12.5
QJ330N2.MPA	150	320	65	4	165	12.7	10.5	2	494	710	1600	2200	29
QJ1030N2.MPA	160	240	38	2.1	140	10.1	8.5	1	247	355	1800	2600	6.45
QJ232N2.MPA	160	290	48	3	158	12.7	10.5	2	390	570	1600	2200	15.2
QJ1032N2.MPA	160	340	68	4	175	12.7	10.5	2	540	815	1500	2000	34.5
QJ1034N2.MPA	170	260	42	2.1	151	--	--	1	292	410	1700	2400	8.23
QJ234N2.MPA	170	310	52	4	168	12.7	10.5	2	397	600	1600	2200	19.5
QJ334N2.MPA	170	360	72	4	186	12.7	10.5	2	618	965	1400	2200	41.5
QJ1036.MPA	180	280	46	2.1	161	--	--	--	338	510	1600	2200	10.7
QJ223N2.MPA	180	320	52	4	175	12.7	10.5	2	436	680	1500	2000	20.5
QJ336N2.MPA	180	380	75	4	196	12.7	10.5	2	637	1020	1300	1800	47.5
QJ1038N2.MPA	190	290	16	2.1	168	11.7	10.5	1	338	510	1600	2200	11.5
QJ238N2.MPA	190	340	55	4	186	12.7	10.5	2	488	780	1400	1900	24.5
QJ338N2.MPA	190	400	78	5	207	12.7	10.5	--	735	1250	1200	1600	52.1
QJ1040N2.MPA	200	310	51	2.1	179	12.7	10.5	2	390	620	1500	2000	14.7
QJ240N2.MPA	200	360	58	4	196	12.7	10.5	2	507	850	1300	1800	28.5
QJ340N2.MPA	200	420	80	5	217.1	15	12.5	--	570	1270	1200	1600	55.3
QJ1044.MPA	220	340	56	3	196	--	--	--	442	750	1300	1800	17.8
QJ244N2.MPA	220	400	65	4	217	12.7	10.5	2	553	980	1100	1600	39.5
QJ334N2.MPA	220	160	88	5	238	15	12.5	--	780	1400	1000	1500	78.5
QJ1048.MPA	240	360	56	3	210	--	--	--	449	780	1200	1700	20.9
QJ248N2.MPA	240	440	72	4	238	15	12.5	--	650	1200	1000	1500	53
QJ1052.MPA	260	400	65	4	231	--	--	--	540	1000	1000	1500	31.5
QJ252N2.MPA	260	480	80	5	259	15	12.5	--	728	1430	900	1300	68
QJ1056N2.MPA	280	420	65	4	245	15	12.5	--	553	1060	950	1400	33.5
QJ1256N2.MPA	280	500	90	5	390	15	12.5	--	728	1460	900	1300	82
QJ1060N2.MPA	300	460	74	4	266	15	12.5	--	650	1340	900	1300	47.5
QJ1260N2.MPA	300	540	98	5	420	20	15.5	--	832	1760	850	1200	105
QJ1064N2.MPA	320	480	74	4	280	15	12.5	--	663	1400	850	1200	50
QJ1264N2.MPA	320	580	105	5	450	20	15	--	923	2040	800	1100	130
QJ1068N2.MPA	340	520	82	5	301	15	12.5	--	780	1700	800	1100	66.3
QJ1072N2.MPA	360	540	82	5	505	15	12.5	--	793	1800	800	1100	70.5
QJ1272N2.MPA	360	650	122	6	329	25	20.5	--	1110	2600	700	950	160
QJ1076N2.MPA	380	560	82	5	530	15	12.5	--	819	1900	750	1000	73.5
QJ1276N2.MPA	380	680	132	6	350	25	20.5	--	1170	2850	670	900	220
QJ1080N2.MPA	400	600	90	5	343	15	12.5	--	904	2160	700	950	95.5
QJ1280N2.MPA	400	720	140	6	364	25	20.5	--	1300	3250	600	800	265
QJ1984.MPA	420	560	65	4	590	--	--	--	637	1600	700	950	51
QJ1084N2.MPA	420	620	90	5	364	15	12.5	--	923	2280	670	900	99.5
QJ1284N2.MPA	420	760	150	7.5	590	25	20.5	--	1430	3750	560	750	315
QJ1988N2.MPA	440	600	74	4	364	15	12.5	--	761	1900	670	900	65
QJ1088N2.MPA	440	650	94	6	382	20	15.5	--	995	2500	630	850	115
QJ1288N2.MPA	440	790	155	7.5	615	32	20.5	--	1400	3750	560	750	350
QJ1292N2.MPA	460	680	100	6	399	20	15.5	--	1040	2650	600	800	130
QJ1292N2.MPA	460	830	165	7.5	645	32	20.5	--	1530	4250	530	700	415
QJ1096N2.MPA	480	700	100	6	413	20	15.5	--	1060	2800	560	750	135
QJ1296N2.MPA	480	870	170	7.5	675	32	20.5	--	1680	4750	500	670	470

Ningbo DHK Precision Bearing Co., Ltd.

0+

Anni Usus Opus

0+

Mos muneris

0+

Technology patented

CERTIFICATE

DHK transiit IATF16949 systema qualitatis certificationis et ISO14001 systematis certificationis environmental administratio et DHK nationalis summus tech inceptis est.

Tardus News

Misalignment ad inaequalem onerationem elementorum volventium ferentium ducit, quae optimalem eorum contactum cum sta...

Industria scientia Expansion de hoc Categoria

1. quid Are Quattuor Point Contact Ball Bearings ?

Quattuor Punctum Contactus Ball Bearings, saepe ad 4-punctum gestus vel gestus QJ referuntur, species speciales sunt gestus pilae contactus angularis. Composita onera tractare, inclusa viribus radialibus et axialibus, in uno portante unitatem ordinantur. Dissimiles traditi pilae gestus quae praedominantia onera radialium sustinent, 4-punctorum gestus proprium consilium habent, quod sinit eas simul accommodare ad utrumque genus onerum.

Hae gestus construuntur cum quattuor contactibus inter globos et stadia. Haec unica ordinatio duobus punctis contactuum consistit, quae imprimis onera radialia sustinent, et alia duo puncta ad onera axialis gerenda dedicata sunt. Hoc consilium dat 4-punctum gestus ad facultatem augendam praebendam et augendam efficientiam perficiendi ad normas gestus comparatas.

2. ubi Are Quattuor Point Contact Ball Bearings Adhibetur?

Mobilitas et onus-ferentis capacitates Quatuor Points Contactus Ball Bearings eas necessarias in variis applicationibus industriae efficiunt. Exempla quaedam memorabilia includunt:

Articuli robotici: 4-punctorum gestus in industriae roboticae partes magnas agunt, quo lenis et subtilis motus armorum roboticorum et artuum expediat. Sicut robots intricata opera faciunt, hae gestus stabilitatem praebent, ut arma robotica permittant ad tractandum tam pondus partium quam virium in motu generatarum.

Grues et Excavatores: Constructione instrumentorum sicut grues et excavatores saepe cum oneribus et motibus implicatis tractant. Quattuor punctum contactum pilae gestus aptae sunt ad has applicationes, ut pondera et vires dynamicas sustineant quae in oneribus sublevandis et circumvolvendis implicantur.

Aerospace et Defensio: In regione aerospace, Quattuor Point Contact Ball Bearings applicationem in systemata radar, antenna vestit, et machinae satellites. Facultas ad onera radialia et axialia tractandi ea facit utilia in adiunctis ubi praecisio et fides praecipua sunt.

Medical Apparatus: Medici machinae, ut CT scannerationes et systemata chirurgica robotica, accuratius elementa requirunt ut motus accurate curent. Quattuor punctum contactus pilae gestus praebent facultates onerosas necessarias ad tuendam subtilitatem et constantiam in applicationibus sensitivo requisitis.

3. Quaenam Commoda Quattuor Point Contact Ball Bearings ?

Quattuor Punctum Contactus Ball Bearings varias utilitates distinctas praebent quae ad suum latosum usum in variis industriis conferunt:

Load Distribution: Contactus designatus quattuor proventus in onerum distributione magis etiam per puncta notorum ferentium. Haec proprietas minimizat concentrationes et induunt, ita ad altiorem vitae spatium afferendi.

Axialis et Radialis Support: Singularis propositio 4-punctorum gestus permittit ut simul onera radialia et axialia sustineant. Haec facultas simpliciorem reddit consilium machinationis et instrumenti reducendo necessitatem multiplex gestus ad varias onera tractandas rationes.

Spatium Efficientia: Cum suo pacto consilio, Quattuor Point Contact Ball Partes ideales sunt applicationes ubi spatium limitatum est. Hoc attributum maxime conducibile est in industriis quae summus perficientur partes intra saepta spatia requirunt.

High Speed: The optimized angulis contactu et onus distributio 4-punctorum gestus efficiunt ut celeritates rotationales altas sustineant sine ullo discrimine perficiendi. Hoc facit aptas applicationes ubi motus celeris est essentialis.

Cost-efficacia: In missionibus ubi singuli gestus axiales et radiales onera independenter instituere solent, unum punctum 4-punctum saepe substituere potest, inde in compendia gratuita per inventarium redactas et faciliores processuum conventus.

NOBIS LOQUERE

Tel
+86-574-86597612
Email
ken@dhk-intl.com
Phone
+86-13957821917
Fax
+86-574-86597652

Add

Aedificium XXXI, Chuang E Huigu, No.777, West Zhongguan RoadZhenhai Oeconomica ipsum Zonam, Ningbo, Zhejiang, Sinis

Web Menu

Product Search

Lingua

Exit Menu

Quattuor Point Contact Ball Bearings

Genera

Quomodo te adiuvare possumus?

Quattuor Point Contact Ball Bearings

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Click to view officinas nostras

CERTIFICATE

Tardus News

Quomodo mittent globosas Rollerus gestus in gravibus applicationibus gravium officiorum cum oneribus axialibus altis?

Quomodo quattuor Row Cylindrica Rollerus gestationes tam radiales et axiales onera simul tractant?

Quae sunt commoda key utendi quattuor Row Cylindrica Rollerus gestus in applicationibus gravibus officiorum?

In quibus generibus machinis seu systematis unius ordinis cylindrus acuminati gestus communissime parantur?

Quomodo interna geometria sphaericis cylindri gestus incussat suam facultatem onus-portandi?

Quaenam sunt cardinis utilitates utendi sphaericis cylindro gestus in gravibus officiorum applicationibus?

Quomodo potest misalignment angularis contactus pilae gestus ad eorum efficientiam perficiendam?

Industria scientia Expansion de hoc Categoria

NOBIS LOQUERE

Tel

Email

Phone

Fax

Add

Web Menu

Product Search

Lingua

Share

Exit Menu

Quattuor Point Contact Ball Bearings

Genera

Quomodo te adiuvare possumus?

Quattuor Point Contact Ball Bearings

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Click to view officinas nostras

CERTIFICATE

Tardus News

Quomodo mittent globosas Rollerus gestus in gravibus applicationibus gravium officiorum cum oneribus axialibus altis?

Quomodo quattuor Row Cylindrica Rollerus gestationes tam radiales et axiales onera simul tractant?

Quae sunt commoda key utendi quattuor Row Cylindrica Rollerus gestus in applicationibus gravibus officiorum?

In quibus generibus machinis seu systematis unius ordinis cylindrus acuminati gestus communissime parantur?

Quomodo interna geometria sphaericis cylindri gestus incussat suam facultatem onus-portandi?

Quaenam sunt cardinis utilitates utendi sphaericis cylindro gestus in gravibus officiorum applicationibus?

Quomodo potest misalignment angularis contactus pilae gestus ad eorum efficientiam perficiendam?

Industria scientia Expansion de hoc Categoria

NOBIS LOQUERE

Tel

Email

Phone

Fax

Add
